VLAN - Segmentazione Logica e VLAN Hopping

Cos'e'

#

VLAN (Virtual Local Area Network) divide una rete fisica in piu' reti logiche isolate su un unico switch. Ogni VLAN e' un broadcast domain separato: un dispositivo in VLAN 10 non vede il traffico di VLAN 20, anche se entrambi sono fisicamente connessi allo stesso switch.

VLAN implementa la segmentazione logica della rete a Layer 2, creando broadcast domain isolati sullo stesso hardware fisico per ridurre la superficie di attacco da lateral movement e ottimizzare il traffico.

TL;DR

#

1. Ogni VLAN e' una subnet IP separata: VLAN 10 (HR) -> 192.168.10.x, VLAN 20 (IT) -> 192.168.20.x.
2. Un device in VLAN 10 non raggiunge un device in VLAN 20 senza passare da un router o switch L3.
3. La configurazione e' software: nessun cavo da spostare, solo file di configurazione dello switch.
4. VLAN 1 e' la VLAN di default su Cisco: non usarla per sicurezza (tutta la gestione ci transita per default).

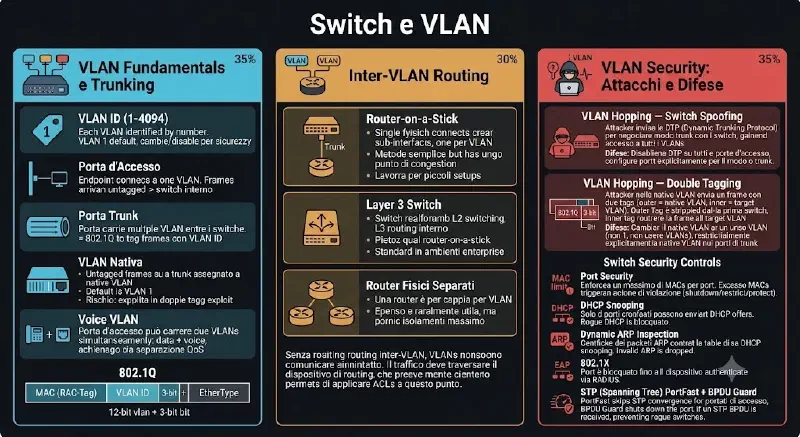

Access Port vs Trunk Port

#

Le porte di uno switch hanno due modalita' operative distinte. La scelta della modalita' determina quali VLAN transitano sulla porta e come vengono identificate.

Come funziona il tag 802.1Q:

Frame Ethernet standard:
[ DST MAC | SRC MAC | EtherType | Payload | FCS ]

Frame con tag 802.1Q (trunk):
[ DST MAC | SRC MAC | 802.1Q Tag (4 byte) | EtherType | Payload | FCS ]
                        ^
                        TPID (0x8100) + Priority + VLAN ID (12 bit = max 4094 VLAN)

Inter-VLAN Routing

#

Device su VLAN diverse non possono comunicare direttamente: il traffico deve passare da Layer 3 (router o switch L3). Questo e' il checkpoint dove si applicano le ACL per il controllo del lateral movement.

PC HR (192.168.10.5) vuole raggiungere DB (192.168.20.8):
  1. PC HR manda pacchetto al suo gateway (192.168.10.1 - subinterface VLAN 10)
  2. Router verifica ACL: "VLAN 10 -> VLAN 20 porta 22 SSH?" → DENY
  3. Router verifica ACL: "VLAN 10 -> VLAN 20 porta 3306 MySQL?" → PERMIT
  4. Router instrada verso 192.168.20.1 (subinterface VLAN 20)

Traffico Nord-Sud vs Est-Ovest

#

Questa terminologia nasce da come gli ingegneri disegnano le mappe di rete: internet si disegna in alto (Nord), i server in basso (Sud). I server tra loro vengono affiancati sulla stessa linea (Est-Ovest).

flowchart TD
    INET["Internet (Nord)"]

    subgraph DCSENZA ["Senza VLAN - Rete Piatta"]
        direction TB
        FW1["Firewall Perimetrale"]
        SW1["Switch - unico broadcast domain"]
        WEB1["Web Server COMPROMESSO"]
        DB1["Database - I tuoi dati"]

        FW1 --> SW1
        SW1 --> WEB1
        SW1 --> DB1
        WEB1 -.->|Lateral Movement Est-Ovest - Nessun ostacolo| DB1
    end

    subgraph DCVLAN ["Con VLAN - Segmentazione"]
        direction TB
        FW2["Firewall Perimetrale"]
        RTR["Router / Firewall Interno - ACL"]

        subgraph V10 ["VLAN 10 - Frontend"]
            WEB2["Web Server COMPROMESSO"]
        end

        subgraph V20 ["VLAN 20 - Backend"]
            DB2["Database - Al Sicuro"]
        end

        FW2 --> RTR
        RTR --> V10
        RTR --> V20
        WEB2 -.->|Tenta Lateral Movement| RTR
        RTR -.-x|BLOCCATO - ACL nega SSH dal WebServer al DB| DB2
    end

    INET --> DCSENZA
    INET --> DCVLAN

    style WEB1 fill:rgb(127, 29, 29, 0.2),stroke:#f87171
    style WEB2 fill:rgb(127, 29, 29, 0.2),stroke:#f87171
    style DB2 fill:rgb(6, 78, 59, 0.2),stroke:#34d399
    style DB1 fill:rgb(180, 83, 9, 0.2),stroke:#fbbf24
    style RTR fill:rgb(30, 58, 138, 0.2),stroke:#60a5fa

Lettura diagramma: Confronto tra rete piatta (a sinistra) e rete con VLAN (a destra). Senza VLAN, un Web Server compromesso raggiunge il Database direttamente via switch L2 senza alcun ostacolo. Con le VLAN, il traffico Est-Ovest deve passare per il router/firewall interno dove le ACL bloccano la connessione SSH non autorizzata.

Il problema storico: le aziende proteggevano solo il traffico Nord-Sud (portone blindato perimetrale). Se un attaccante bucava il web server esposto, il traffico Est-Ovest verso il database era invisibile al firewall perimetrale.

VLAN Hopping

#

VLAN hopping e' una famiglia di attacchi che permette di "saltare" da una VLAN all'altra senza passare dal router e senza essere autorizzati. Ci sono due tecniche principali.

flowchart TD
    ATK["Attaccante in VLAN 10 - Guest"]

    subgraph SPOOFING ["Tecnica 1 - Switch Spoofing"]
        direction TB
        ATK1["Attaccante invia DTP frames"]
        SW_A["Switch: negozia trunk automaticamente"]
        RESULT1["Attaccante riceve traffico di TUTTE le VLAN"]

        ATK1 -->|DTP negotiate| SW_A
        SW_A -->|trunk stabilito| RESULT1
    end

    subgraph DOUBLETAG ["Tecnica 2 - Double Tagging"]
        direction TB
        ATK2["Attaccante crea frame con 2 tag 802.1Q"]
        T1["Tag esterno: VLAN 1 - VLAN nativa dello switch"]
        T2["Tag interno nascosto: VLAN 20 - target"]
        SW_B["Switch di accesso rimuove tag esterno"]
        SW_C["Switch successivo legge tag interno"]
        RESULT2["Frame arriva in VLAN 20 - target"]

        ATK2 --> T1
        T1 -.->|Pacchetto| SW_B
        T2 -.->|nascosto nel payload| SW_B
        SW_B -->|rimuove tag VLAN 1| SW_C
        SW_C -->|legge tag VLAN 20| RESULT2
    end

    ATK --> SPOOFING
    ATK --> DOUBLETAG

    style ATK fill:rgb(127, 29, 29, 0.2),stroke:#f87171
    style RESULT1 fill:rgb(180, 83, 9, 0.2),stroke:#fbbf24
    style RESULT2 fill:rgb(180, 83, 9, 0.2),stroke:#fbbf24

Lettura diagramma: Due percorsi di attacco dal nodo "Attaccante in VLAN 10". Switch Spoofing (sinistra): l'attaccante invia DTP frames che convincono lo switch a negoziare un trunk, ottenendo accesso a tutte le VLAN. Double Tagging (destra): il frame ha due tag 802.1Q sovrapposti - il primo (VLAN nativa) viene rimosso dal primo switch, il secondo (VLAN target) porta il traffico a destinazione.

Switch Spoofing (DTP)

Lo switch Cisco per default prova a negoziare automaticamente se una porta deve diventare trunk (DTP - Dynamic Trunking Protocol). Un attaccante che invia DTP frames puo' far credere allo switch di essere un altro switch legittimo, facendosi aprire un trunk e ricevendo traffico di tutte le VLAN.

Double Tagging

L'attaccante costruisce un frame con due tag 802.1Q sovrapposti. Il tag esterno usa la VLAN nativa (di default VLAN 1 - untagged). Quando il frame arriva allo switch di accesso, questo rimuove il primo tag (VLAN nativa) e manda il frame verso il trunk. Il secondo switch vede il secondo tag (VLAN target) e consegna il frame nella VLAN protetta. L'attacco e' unidirezionale: non riceve risposte dalla VLAN target.

Difese contro VLAN Hopping:

# 1. Disabilitare DTP su tutte le porte access (Cisco IOS)
interface fastethernet 0/1
 switchport mode access          # forza modalita' access
 switchport nonegotiate          # disabilita DTP completamente
 switchport access vlan 10

# 2. Cambiare la VLAN nativa del trunk in una VLAN non usata
interface fastethernet 0/24
 switchport mode trunk
 switchport trunk native vlan 999   # 999 = VLAN non assegnata a nessuno

# 3. Non usare mai VLAN 1 per traffico reale
# 4. Disabilitare porte switch non usate e metterle in VLAN isolata
interface range fastethernet 0/15-24
 switchport mode access
 switchport access vlan 999
 shutdown

Scenario Reale Blue Team

#

VLAN come difesa contro ARP poisoning. Un attaccante nella VLAN Guest non puo' fare ARP poisoning verso la VLAN Server, perche' i due segmenti operano in broadcast domain separati: il traffico ARP di VLAN 30 (Guest) non raggiunge mai VLAN 20 (Server).

# Verifica segmentazione VLAN su switch Cisco
show vlan brief                    # lista tutte le VLAN e le porte assegnate
show interfaces trunk              # porte in modalita' trunk attive
show interfaces fastethernet 0/1 switchport  # dettaglio porta singola

# Verifica che DTP sia disabilitato
show dtp interface fastethernet 0/1

# Verifica VLAN nativa sui trunk
show interfaces trunk | grep native

# Da Linux: verifica broadcast domain con arping
# (se arping raggiunge host in altra VLAN → segmentazione fallita)
arping -I eth0 192.168.20.1

Correlazione con ARP poisoning lab:

In un laboratorio con arpspoof, l'attaccante in VLAN 30 (Guest) manda arpspoof -i eth0 -t 192.168.20.5 192.168.20.1 ma i pacchetti ARP non raggiungono VLAN 20. Il broadcast ARP rimane confinato nel proprio broadcast domain. Questo e' il motivo per cui la VLAN Guest del Wi-Fi di casa e' su subnet separata: anche se qualcuno e' sulla tua rete Wi-Fi ospiti, non puo' fare ARP poisoning verso i tuoi PC nella LAN principale.
